Touchfolie hinter Glas richtig installieren

5 wichtige Grundlagen, die man wissen muss.

Touchfolie Installation 0

1. Der Test vor der Installation – Wie testet man richtig?

Um zu verhindern, daß die Touchfolie falsch aufgeklebt wird, testen Sie sie unbedingt vor dem Aufkleben.

  1. Vorsichtig die Touchfolie aus der Verpackung entnehmen und bitte nicht knicken.
  2. Legen Sie die Touchfolie mit Schutzfolien auf einen Tisch. Testen Sie durch leichtes Abziehen der Schutzfolie am Flachbandkabel, welche die Klebeseite ist. Die Klebeseite soll nach oben zeigen. Lassen Sie die Schutzfolie auf der Touchfolie.
  3. Legen sie die Glasscheibe auf die Touchfolie. Sie können alternativ auch die Touchfolie mit Kreppband an der Fensterscheibe befestigen, wenn Sie die Glasscheibe nicht hinlegen können.

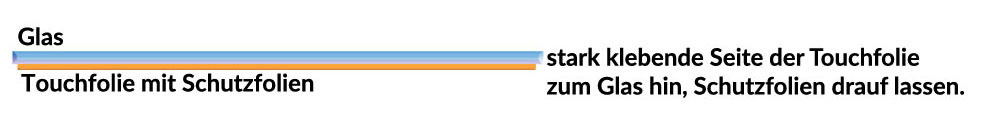

  4. Touchfolie Test vor dem aufkleben 1
  5. Schließen Sie den Controller richtig an. Verbinden Sie Controller und Kabel „Gold auf Gold“ bis es einrastet.

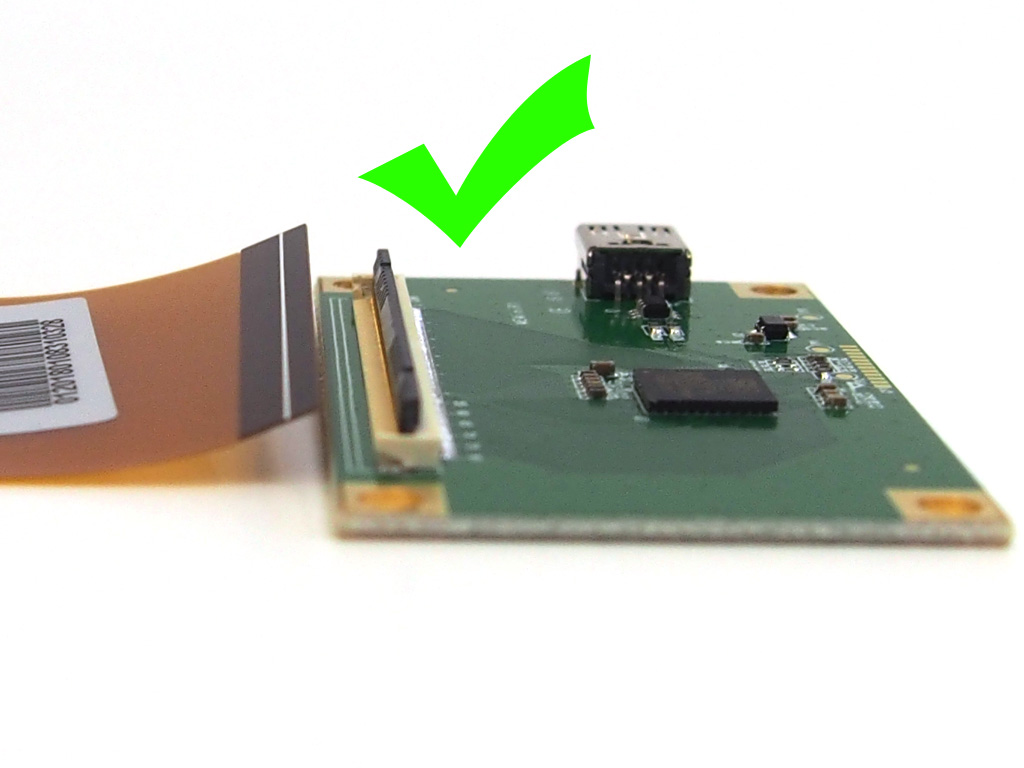

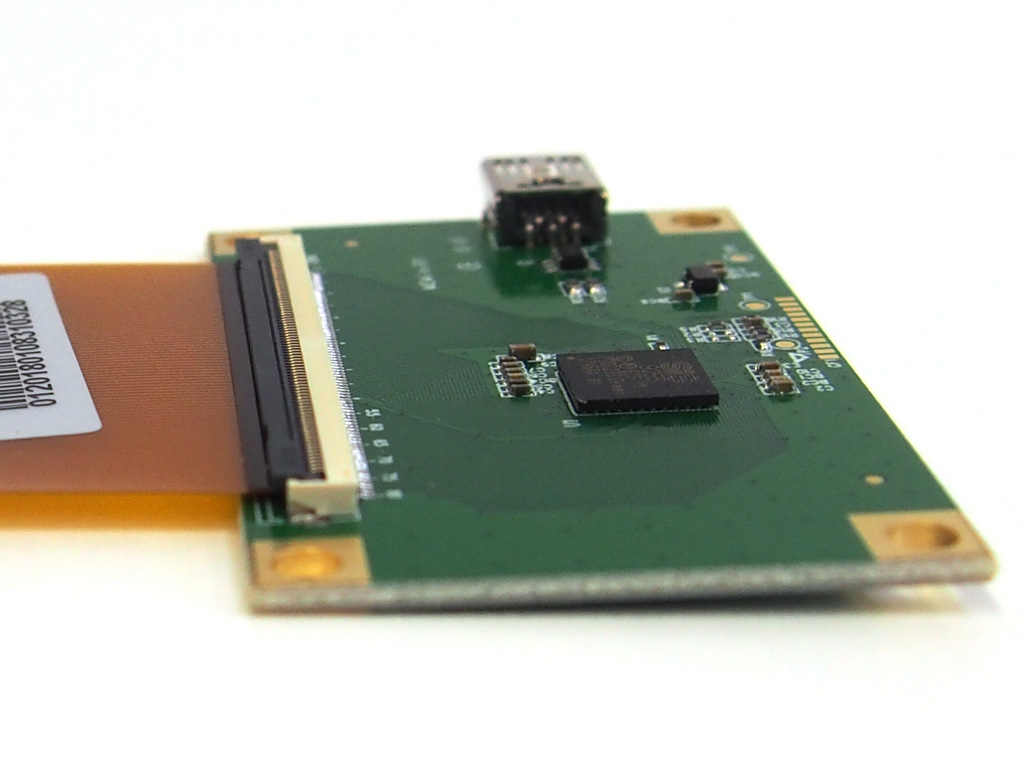

  6. Touchfolie richtig anschliessen0Touchfolie richtig anschliessen1

     Hinweis: Ein häufige Fehlerquelle ist das verdrehte Anschließen von Controller und Kabel. Verbinden Sie Controller und Kabel „Gold auf Gold“ bis es einrastet.

    Touchfolie richtig anschliessen2

  7. Schließen Sie die Touchfolie (via USB) und den Monitor an den PC an.
  8. Testen Sie die richtige Ausrichtung
    Die richtige Ausrichtung muss vor dem Aufkleben der Touchfolie bekannt sein. Tippen Sie oben links in die Ecke. Wird der Touchpunkt an der gleichen Stelle auf dem Monitor erkannt ist alles bestens.

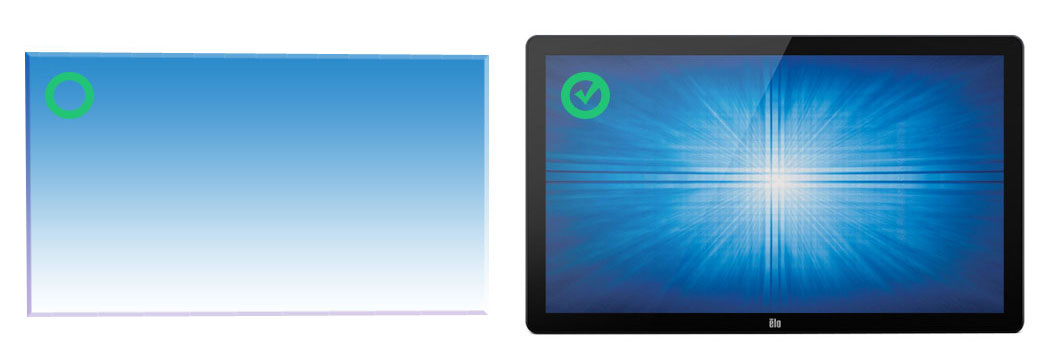

  9. Touchfolie Test vor dem aufkleben 2
  10. Wird der Touchpunkt an einer falschen Stelle auf dem Monitor erkannt, müssen Sie die Touchfolie anders positionieren (180° drehen).

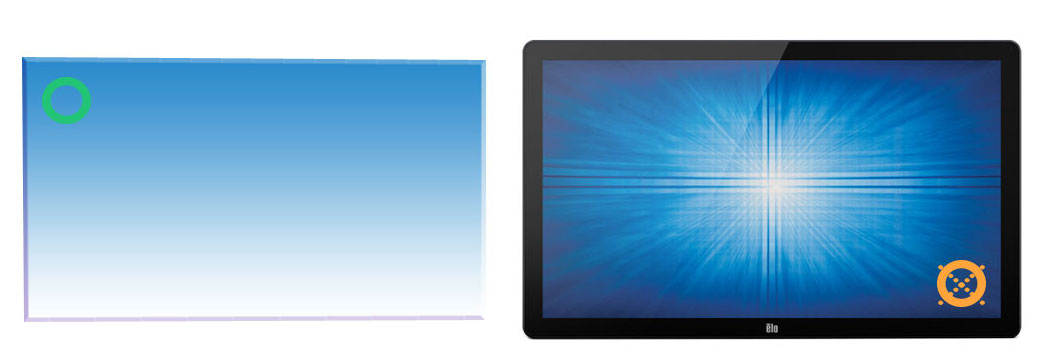

  11. Touchfolie Test vor dem aufkleben 3
  12. Hinweis: Die Touchfunktion ist bei dem Test durch die aufgebrachte Schutzfolie nicht so stark vorhanden, wie nach dem Aufkleben.

2. Behandlung und Reinigung der Touchfolie

Die Touchfolie muss sorgsam behandelt werden um Falten oder Risse zu vermeiden. Legen Sie die Touchfolie auf eine weiche Oberfläche, damit die Touchfolie nicht verkratzt. Die Touchfolie wird währende des Transports gewellt, dies verschwindet aber von selbst während des Laminierens.

Wenn Sie die Touchfolie reinigen müssen, verwenden Sie ein feuchtes fusselfreies Tuch. Reinigen Sie immer von der Mitte nach außen. Die Oberfläche muss sauber, staubfrei, fett- und ölfrei sein. Schmutz unter der Touchfolie begünstigt kleine Luftblasen, die die benötigte Haftung der Folie auf dem Glas gefährden. Schützen Sie den Controller am besten vorab vor Feuchtigkeit und kleben sie ihn mit Kreppband ab.

3. Das richtige Aufkleben

 Touchfolie Installation 0

Touchfolie hinter Glas richtig installieren:

  1. Markieren Sie auf der Vorderseite des Glases die korrekte Position für die Touchfolie mit einem Folienstift oder Kreppband.
  2. Der Controller ist abnehmbar. Während des Laminierens der Touchfolie empfehlen wir den Controller nicht anzuschließen. Immer erst das USB Kabel vom PC trennen, dann den Controller entfernen. Im Vergleich zum Testaufbau muss Folie und Glas umgedreht werden, das Glas muss nun unten liegen, damit man die Touchfolie aufbringen kann.
  3. Sprühen Sie reichlich Wassermischung (pro 300 ml Wasser: 1 Tropfen Frosch Neutralreiniger) auf die Glasrückseite bis ein Wasserfilm entsteht. Dies hilft beim Positionieren und dem Ausstreichen von Luftblasen. Langsam und vorsichtig ziehen Sie die Trägerfolie von der Touchfolie und sprühen Sie auch hier einen Wasserfilm auf die Klebeseite der Touchfolie.
  4. Platzieren Sie zuerst die obere Ecke der Klebefolie und legen Sie danach den Rest der Klebefolie sanft auf das Glas auf. Bei großen Touchfolien (über 32“) benötigt man 2 Personen für das Aufbringen der Touchfolie.
  5. Benutzen Sie einen Folienrakel immer von der Mitte nach Außen. Es muss solange gerakelt werden, bis die Folie blasen- und faltenfrei anliegt. Erhöhen Sie langsam den Druck beim Ausstreichen, bis sie die meiste Feuchtigkeit entfernt haben.
  6. Lassen Sie die Touchfolie anschließend mind. 24h trocknen. Ist die Touchfolie ausreichend getrocknet, kann der Controller wieder angeschlossen werden. Das extra Gewicht des Controllers könnte während des Laminierens zum Verschieben der Touchfolie führen. Es kann ein paar Tage dauern bis die Restfeuchtigkeit vollständig verdampft ist.

4. Welches Glas kann man verwenden?

 Normales Vollglas bis 6mm Dicke.

Touchfolie Installation 3

Nicht verwenden kann man:

  • Glas das mit Drähten durchzogen (Einbruchschutz) ist
  • Glas das metallisch bedampft ist
  • Mehrfachverglasung mit Gasfüllung zwischen den Glasscheiben
  • Dicke Glasscheiben > 6 mm

5. Fehlerquellen

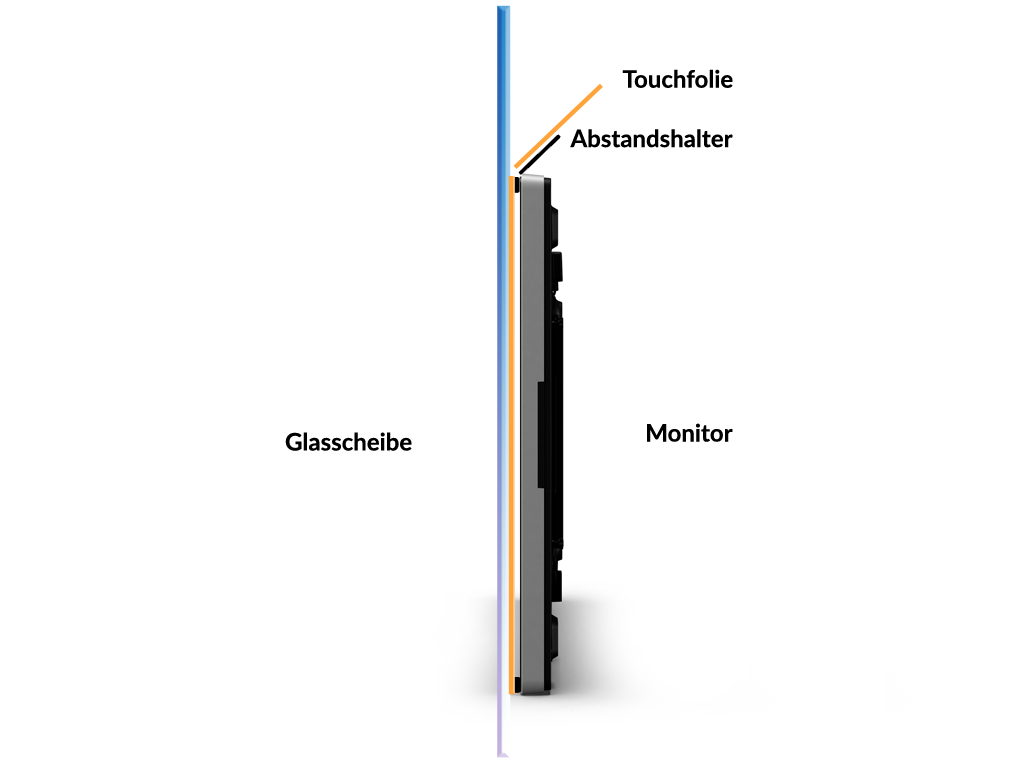

Touchfolie Installation 1 2
Richtiger Aufbau

  1. Nicht genug Abstand zwischen Touchfolien und dem Monitor dahinter. → Abstand erhöhen
  2. Controller und Kabel verdreht gesteckt. → „Gold auf Gold“ anschließen bis es einrastet
  3. Störungen durch Metall vom Monitor, der Frontplatte oder anderen Aufbauten.→ Abstand erhöhen
  4. Das Glas ist zu dick.→ Die Touchfolien sind für max. 6mm dickes Glas ausgelegt.

FAQ

Touchfolie immer auf Glasrückseite kleben?
Ja, die Touchfolie wird auf die Rückseite des Glases aufgeklebt.

Kann ich die Touchfolie auf den Monitor kleben?
Nein, die Touchfolie wird nicht auf den Monitor geklebt, weil sie mechanisch zerstört werden könnte und der Abstand zum Monitor gegeben sein muss.

Kann man die Folie zurecht schneiden?
Nein, die die Touchfolie kann man nicht zurecht schneiden. Wir bieten die Touchfolien aber in kundenspezifischen Größen ab 1 Stück an.

Wie funktioniert Touchfolie?

  • mit Projected Capacitive (PCAP) Touch

Der wesentliche Vorteil der PCAP Touch-Technologie ist, dass der Sensor auf der Rückseite des Deckglases angebracht ist (die Erkennung wird „hindurchprojiziert“, daher der Name). So erfolgt die Bedienung auf der praktisch verschleißfreien Glasoberfläche. Der PCAP MultiTouch mit 10 Touchpunkten ermöglicht die Erkennung von Gesten und mehreren Berührungen. Diese Touch-Variante wird inzwischen von praktisch allen Smartphones und Tablet-Computern verwendet.  Der Controller und das Anschlußkabel werden jeweils mitgeliefert.

Welche Größen können wir beziehen?

  • Standard PCAP Touchfolien von 15,6" - 65"
  • Kundenspezifische Größen liefern wir ab 1 Stück.

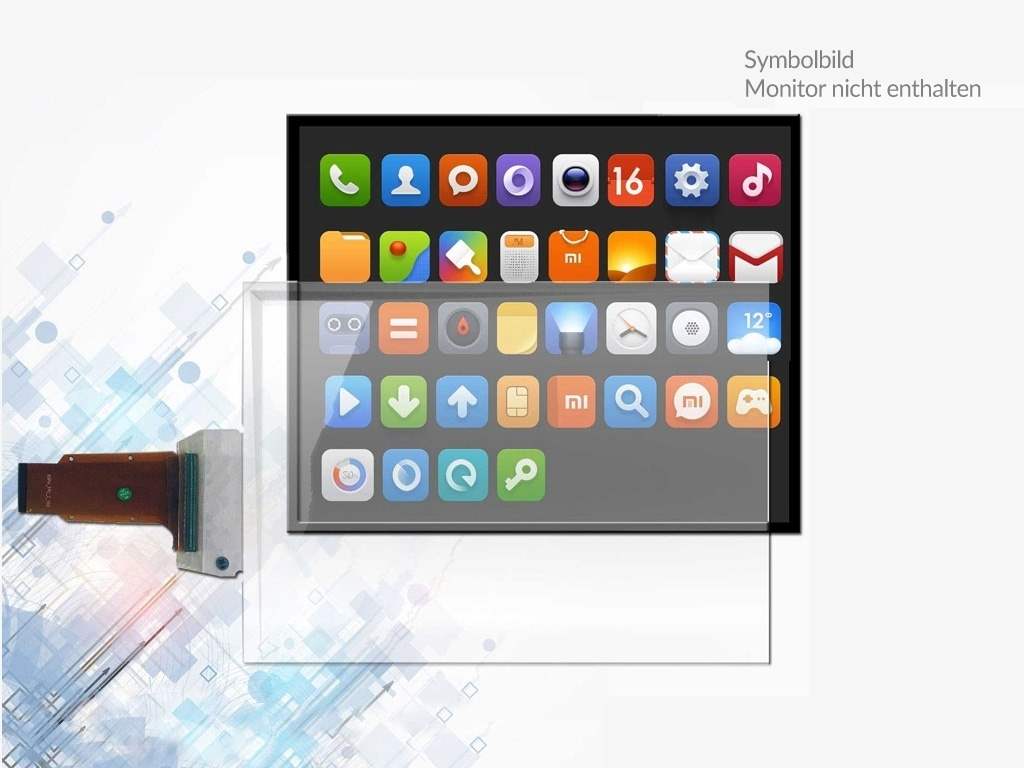

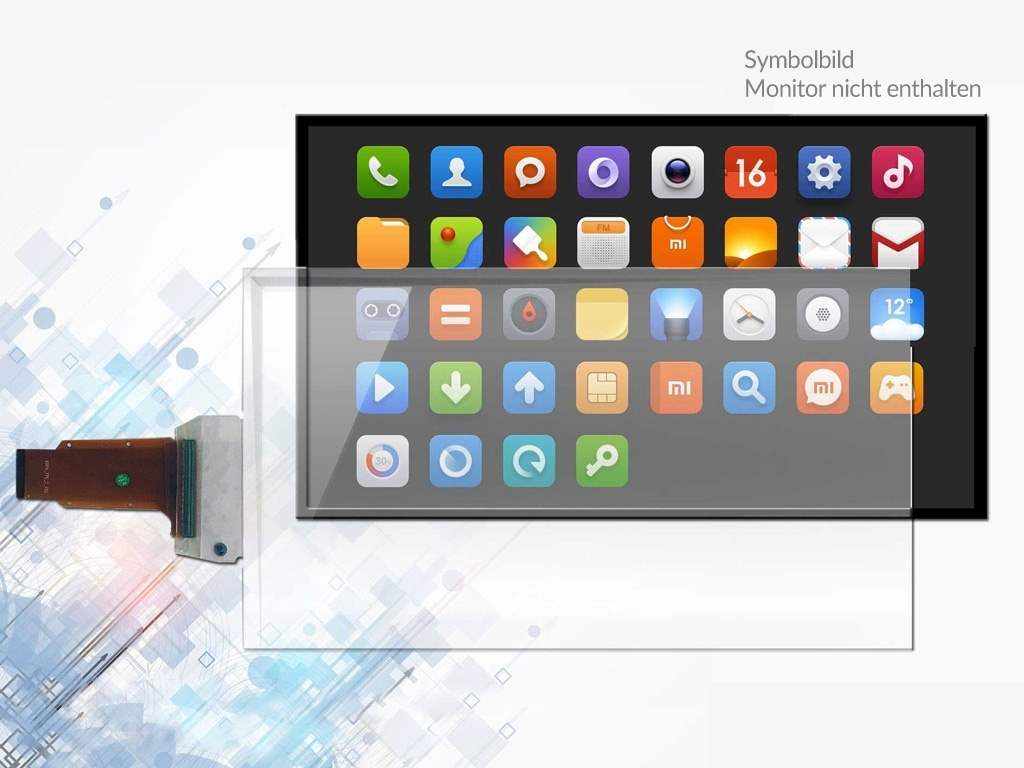

Touchfolie, PCAP MultiTouch inkl. ControllerTouchfolie, PCAP MultiTouch inkl. Controller
